环氧煤沥青漆漆膜干燥后出现变色，这是怎么一回事？该怎样避免这种现象发生呢？

   常规防腐涂料的施工温度为5~35℃，基材表面温度大于空气露点温度3℃以上。基面含水率 <4%，空气相对湿度一般控制在80%，雨、雾、雪天不可施工。温度低于0℃时，固化缓慢，不宜施工。但防腐涂装往往很难严格按施工条件作业，因此就有可能出现这样那样的问题。

   环氧煤沥青漆施工后漆膜变红是什么原因？

   环氧煤沥青漆由于本身的特点，比一般涂料固化更加缓慢。 环氧煤沥青漆也是胺固化的环氧涂料，在温度较低湿度较大的环境下施工，干燥，干燥过程中会出现胺起霜或胺白化现象，使黑色的表面出现红色，用布蘸水可以擦去。

   由此可见，施工环境也是影响环氧煤沥青漆施工的一大重要因素，在施工过程中需要特别注意：

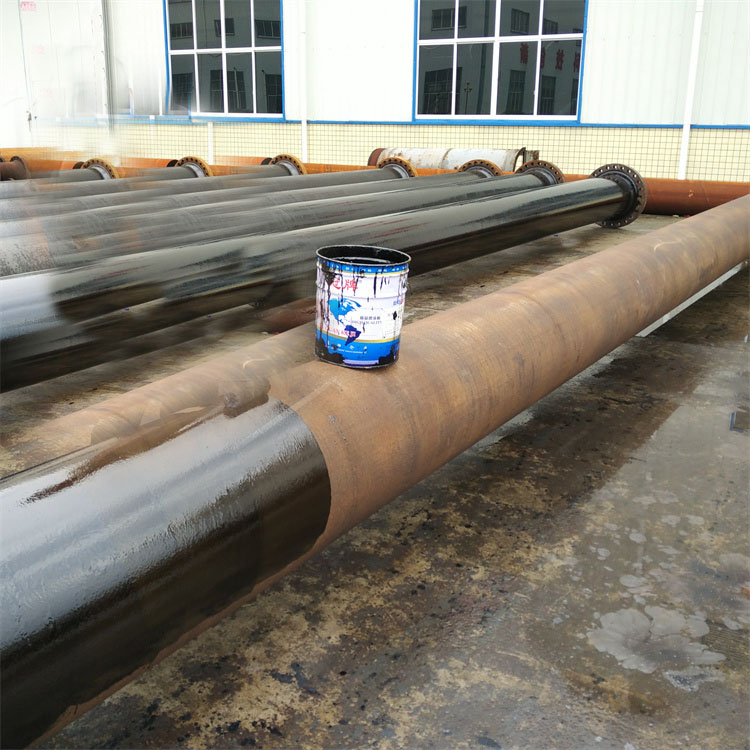

   1、表面处理要求 钢铁结构，基材处理要求达到除锈标准sa2.5级，或采用手工除锈也可采用化学除锈，要求达到无油、无锈、无异物，干燥清洁，除锈后的钢铁基体表面须在4小时内涂装底漆。

   2、钢铁表面的焊缝须达到表面无棱角、光滑、无焊瘤、刺。

   3、进行厚涂施工时，以不流淌为宜，时一般不必加入稀释剂，但若环境温度过低，粘度较大时，可添加稀释剂1%～5%，同时适当增加固化剂

   4、施工时，须注意天气和温度的变化，雨、雾、雪天或相对湿度大于80%时，不宜施工

   本站文章来源于网络,仅作为展示之用,版权归原作者所有.如有不适，请告知,我们会尽快删除。

   科冠销售部：刘经理：186-0280-5638 或 谭经理：189-8307-2660

   2023.06.20
